3D 建模核心术语扫盲:拓扑、UV 展开、烘焙与 AO 贴图解析

在 3D 创作的入门阶段,不少新手会被 “拓扑”“UV 展开”“烘焙” 这些专业术语搞得晕头转向。这些看似抽象的概念,实则是连接建模与渲染的关键环节。理解它们的原理和作用,能帮你避开 90% 的新手坑,让模型从 “能看” 升级为 “能用”。

拓扑:模型的骨骼架构

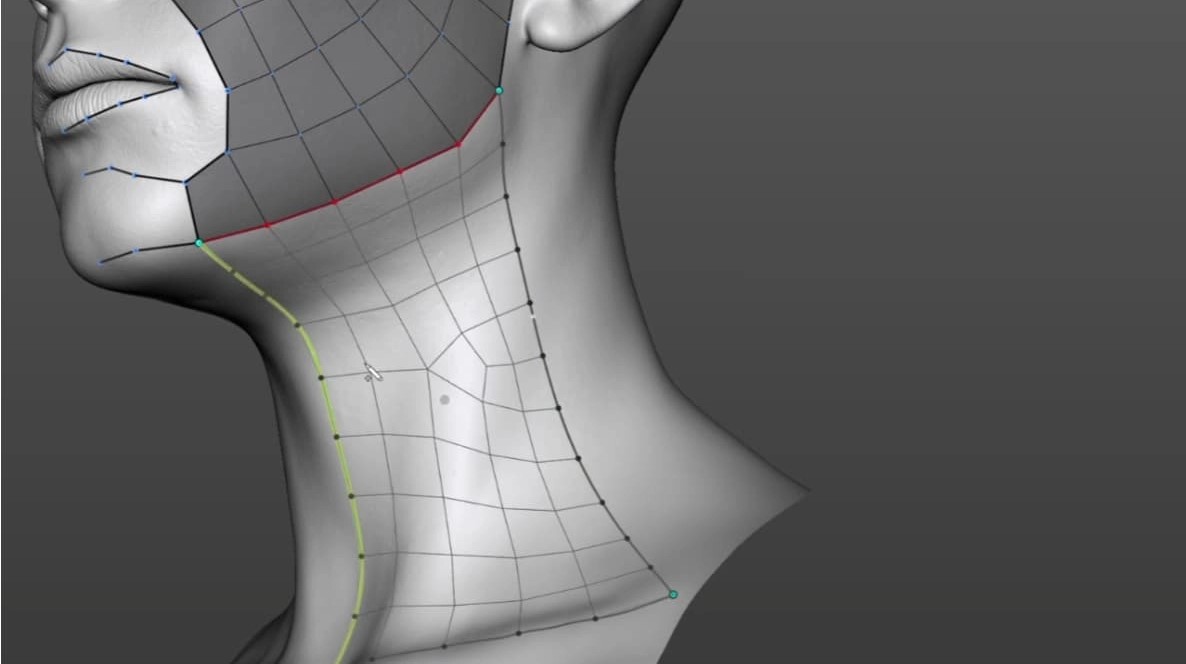

拓扑本质上是模型表面多边形的连接方式,就像人体骨骼的排列决定运动灵活性,拓扑结构直接影响模型的动画表现和渲染效率。好的拓扑会让多边形沿着角色运动方向(如关节弯曲处)排列。

糟糕的拓扑则会导致模型 “动不了” 或 “穿帮”—— 比如在眼角、指关节等需要频繁活动的部位,若多边形分布杂乱,动画时会出现三角形拉伸、四边形折叠的破面。行业默认的拓扑原则是 “宁用四边形,少用三角形”,因为四边形能更均匀地分配变形压力,而三角形容易成为应力集中点。

UV 展开:模型的平面地图

如果说模型是立体的地球仪,UV 展开就是将球面展开成平面地图的过程。UV 是模型表面的二维坐标系统,每个多边形都对应 UV 平面上的一块区域,设计师通过展开 UV,才能把纹理精准 “贴” 到模型表面。

新手常犯的错误是忽略 UV 比例 —— 比如把角色头部的 UV 拉得过大,导致贴纹理时面部细节模糊,而身体纹理却挤成一团。专业流程中,UV 展开需遵循 “切割少、拉伸小” 原则:在模型隐蔽处(如衣服接缝、角色腋下)设置切割线,展开后用 “松弛工具” 消除拉伸,确保每个多边形在 UV 平面上的比例与三维空间一致。

烘焙:高模细节的复制粘贴

烘焙是将高模(数百万多边形)的细节转移到低模(数千多边形)上的技术,堪称 3D 建模的 “压缩魔法”。游戏和影视制作中,直接用高模渲染会让电脑 “罢工”,烘焙技术则能让低模 “假装” 有高模细节 —— 通过计算高模与低模的位置关系,生成包含凹凸、褶皱信息的贴图,贴在低模上后,视觉效果几乎与高模一致。

常见的烘焙类型包括法线贴图(记录表面凹凸方向)、置换贴图(改变表面高低)、粗糙度贴图(控制反光强度)。烘焙时需注意 “cages(包裹框)” 设置:包裹框要紧贴高模又不穿透低模,否则会出现细节丢失或错误投影。

AO 贴图:虚拟世界的阴影胶水

AO 全称 Ambient Occlusion(环境光遮蔽),通俗讲就是 “角落阴影”—— 模拟光线在物体缝隙、凹陷处被遮挡形成的自然阴影,让模型更有立体感和真实感。没有 AO 的场景会显得 “浮”,比如椅子腿与地面接触的角落、齿轮咬合的缝隙,缺乏阴影会让物体像飘在空中。

AO 贴图通常用烘焙方式生成:在纯黑色环境中,让虚拟光线从所有方向照射模型,物体表面相互遮挡的区域会产生黑色阴影,未遮挡区域则为白色。

本地性能不足,可以使用云渲染平台,渲云基于分布式云计算架构,将渲染任务拆解后并行处理,显著提升渲染效率。32核起步的高性能云主机可弹性扩展至192核以应对超大型场景和动画。

这些术语环环相扣:先用合理的拓扑构建低模,展开 UV 确定纹理位置,烘焙高模细节到低模,最后用 AO 贴图增强真实感。理解它们的逻辑后,你会发现 3D 建模不再是盲目堆砌多边形,而是一场兼顾美学与技术的精密创作。从调整拓扑线的走向,到优化 UV 的排布,每个细节都在为最终的渲染效果铺路。
