贴图通道原理：漫射、凹凸、置换与不透明

在三维渲染中，贴图通道是将二维图像信息映射到三维模型表面的技术途径，不同类型的通道以各自独特的原理控制着材质的视觉属性。其中，漫射、凹凸、置换和不透明是四种最基础也最具代表性的贴图通道，它们分别从颜色、光影、几何和透光四个维度定义材质外观。

一、漫射贴图通道：色彩与纹理的基石

漫射贴图通道（Diffuse Map）是最基本、最常用的贴图通道，它负责定义物体表面在漫射光照下呈现的固有颜色和纹理图案。从原理上讲，漫射贴图是一张彩色位图，通过UV坐标映射到模型表面后，替换材质原有的漫反射颜色分量。这张贴图上的每一个像素都对应着模型表面特定位置的颜色信息——砖墙的红色砖块与灰色砂浆、木地板的深浅木纹、布料的印花图案，都由漫射贴图直接提供。在PBR（基于物理的渲染）工作流中，漫射贴图通常被称为Albedo或Base Color贴图，它应尽可能只表现材质的固有色，而不包含光影信息。漫射贴图属于颜色贴图通道，其输出结果是彩色信息，直接影响材质的色彩表现。

二、凹凸贴图通道：光影伪造的视觉魔术

凹凸贴图通道（Bump Map）的核心原理是通过灰度图像模拟表面微小的起伏，从而在不增加模型几何复杂度的情况下丰富细节。凹凸贴图是一张灰度图，其中白色区域表示凸起，黑色区域表示凹陷，灰色则代表中间高度。渲染时，系统根据这张贴图的灰度值计算表面法线的扰动方向——法线是决定表面朝向的光学向量，光源与法线的夹角直接决定了该点的明暗。通过微调法线方向，原本平坦的表面在光照下便产生了凸凹起伏的明暗变化，形成视觉上的立体感。凹凸贴图属于强度贴图通道，只识别贴图的亮度信息而不识别色彩，彩色贴图放入其中也只会被转换为灰度使用。它的优点是性能开销极小，缺点是本质上只是光影错觉，物体轮廓和边缘不会产生真正的几何起伏。

三、置换贴图通道：真正改变几何的强力工具

置换贴图通道（Displacement Map）与凹凸贴图看似相似，但原理和效果有着本质区别。置换贴图同样基于灰度图工作——白色区域向上位移，黑色区域向下位移——但它实际修改了模型的几何结构，而非仅改变光影。渲染器会根据贴图的灰度值，沿表面法线方向真实地移动顶点位置，使模型表面产生物理性的起伏。这意味着置换贴图能产生真实的轮廓变化、自阴影以及物体间的遮挡关系，效果远优于凹凸贴图。然而，这种真实感需要高昂的代价：要获得精细的置换效果，模型必须具备足够密集的网格顶点（通常需要借助细分或曲面细分技术），这大幅增加了计算量和显存开销。因此，置换贴图多用于地形、雕塑等需要近距离观察大尺度起伏的场景，而在实时渲染如游戏中则使用较少。

四、不透明贴图通道：定义透明与镂空的边界

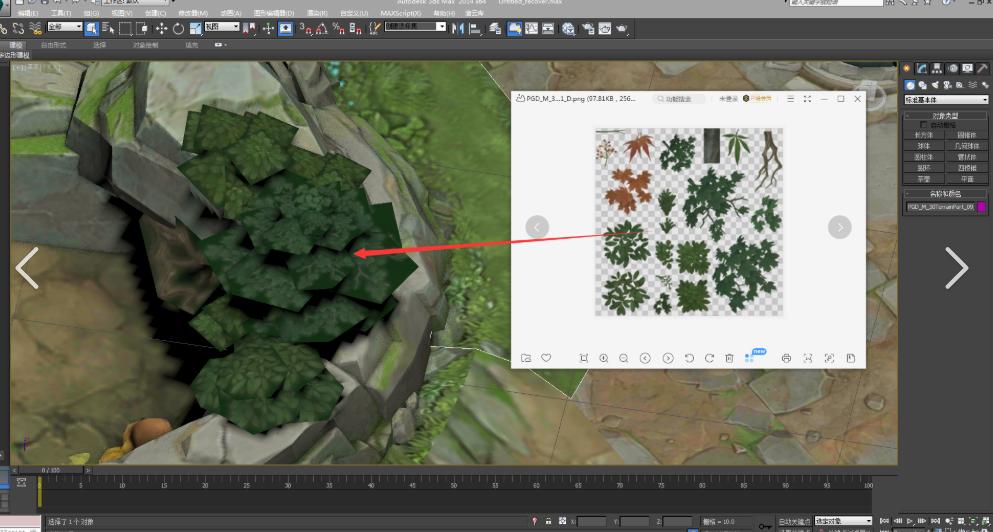

不透明贴图通道（Opacity Map）控制材质表面的透明程度，是实现复杂镂空和半透明效果的关键。其原理同样是利用灰度图的亮度值：贴图中黑色区域表示完全透明，白色区域表示完全不透明，灰色则对应不同程度的半透明。将一张树叶或铁艺花纹的灰度图放入不透明贴图通道，模型在渲染时便会自动抠除黑色区域，呈现出精细的镂空轮廓，而无需构建复杂的几何模型。在游戏开发中，不透明贴图常用于制作头发、植被、栅栏、布料边缘等需要大量镂空细节的对象。与凹凸贴图类似，不透明贴图也只读取贴图的灰度信息，彩色图像会被转换为黑白使用。
