3ds Max FloorGenerator 插件：快速生成地板木纹

在 3ds Max 建筑可视化工作流中，手动拼接木地板模型效率极低，且难以实现自然随机的木纹效果。FloorGenerator 作为专业地板生成插件，可一键生成真实木地板模型与木纹纹理，支持复杂户型轮廓，适配 3ds Max 2013-2026 版本，是室内建模的必备神器。

一、插件核心优势

FloorGenerator 由 CG-Source 开发，主打 “快速生成、真实随机、高精度适配” 三大核心能力，彻底解决传统建模痛点：

高效建模：无需手动布线，闭合样条线即可生成地板，10 分钟完成复杂户型地板制作，效率提升 80%。

真实随机效果：支持木板长度、宽度、缝隙的独立控制，可设置随机旋转、偏移、倾斜参数，避免木纹重复刻板。

复杂形状适配：支持任意闭合 2D 样条线（含内环障碍物），轻松应对带柱子、异形房间的地板铺设需求。

高精度纹理映射：搭配 MultiTexture 插件随机分配木纹贴图，支持近距离渲染无像素模糊，适配写实级效果图与动画。

交互式实时预览：参数调节时视口实时更新，无需反复渲染，快速锁定理想效果。

二、安装与加载步骤

（一）系统与版本要求

支持 64 位 Windows 系统，适配 3ds Max 2013 至 2026 全版本，推荐 3ds Max 2020 及以上版本以获得完整功能支持。

（二）安装方法

解压插件压缩包，获取对应版本的.dlm文件（如 FloorGenerator_max2020_64bit.dlm）。

将文件复制到 3ds Max 安装目录的 Plugins 文件夹（路径示例：C:\Program Files\Autodesk\3ds Max 2020\Plugins）。

重启 3ds Max，在修改器列表中搜索 “FloorGenerator” 即可找到插件。

（三）快速加载技巧

临时使用可直接将插件脚本文件拖入 3ds Max 视口，快速激活插件，无需重复安装。

三、木地板生成实操流程

（一）绘制地板轮廓

进入 “创建 - 图形 - 样条线”，用 Line 工具绘制房间闭合轮廓，按 Shift 键绘制直角，确保轮廓完全闭合。

若场景有柱子、墙体等障碍物，在同一样条线内绘制内环闭合曲线，插件会自动识别并生成镂空区域。

（二）添加 FloorGenerator 修改器

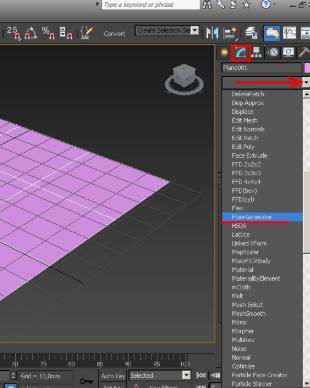

选中闭合样条线，进入 “修改” 面板，在修改器列表中选择 “FloorGenerator”，面板会显示核心参数设置项。

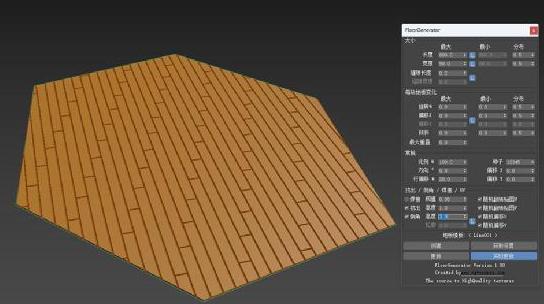

（三）核心参数设置（写实木纹推荐）

基础尺寸（地板规格）

最大长度：1200mm，最小长度：600mm（模拟实木地板常规尺寸）。

最大宽度：150mm，最小宽度：120mm（控制木板宽度差异）。

缝隙大小：2-5mm（真实木地板留缝标准）。

随机变化（自然感关键）

旋转：0.5°-1°（轻微角度偏差，避免平行刻板）。

偏移：5-10mm（横向错位，模拟手工铺设误差）。

倾斜：0.2°-0.5°（轻微翘边，增强真实感）。

图案与 UV 设置

地板图案：选择 “直铺” 或 “工字铺”（室内最常用样式）。

UV 随机化：勾选 “随机翻转贴图”“随机位移贴图”，避免木纹纹理重复。

（四）生成地板并调节细节

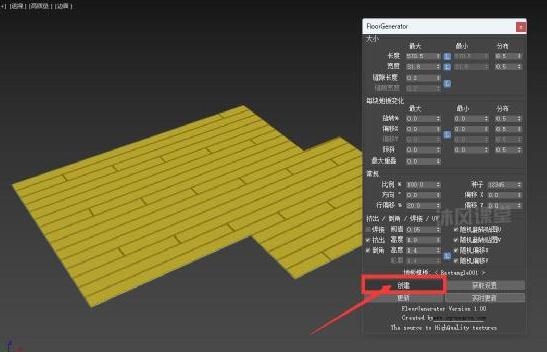

参数设置完成后，点击面板 “创建” 按钮，一键生成木地板模型。可实时调整参数，视口同步更新效果，直至达到理想状态。

四、木纹纹理赋予技巧

（一）MultiTexture 随机纹理分配

准备 5-8 张不同色调、纹理的木地板 PBR 贴图（含漫反射、法线、粗糙度贴图）。

打开材质编辑器，新建 MultiTexture 材质，导入所有木纹贴图，设置随机分配概率。

将材质赋予地板模型，插件会自动为每块木板分配不同木纹，实现自然多变的纹理效果。

（二）纹理细节优化

法线贴图强度：设置为 0.8-1.2，增强木纹凹凸质感。

粗糙度调节：深色木纹粗糙度 0.3-0.4（偏光滑），浅色木纹 0.4-0.5（偏哑光），适配真实木材光泽。

贴图缩放：根据地板尺寸调整 UV 缩放，确保木纹纹理比例协调，无拉伸变形。

五、实战技巧与常见问题解决

（一）高效技巧

参数预设保存：调好的参数可保存为预设，下次直接加载，避免重复设置。

复杂户型分层：大户型可分区域绘制样条线，分别生成地板，便于单独调整不同区域的木纹风格。

倒角增强质感：生成地板后添加 “切角” 修改器，设置 2-3mm 倒角，避免木板边缘生硬，提升渲染精致度。

（二）常见问题解决

地板生成失败：检查样条线是否闭合、无重叠顶点，障碍物内环需与外轮廓同属一条样条线。

木纹纹理重复：增加 MultiTexture 贴图数量（≥5 张），勾选 UV 随机翻转与位移，扩大随机化范围。

渲染出现黑面：检查法线方向是否统一，翻转错误法线；确认贴图路径正确，无缺失贴图文件。
