3ds Max 可编辑多边形：布线与卡线技巧

在 3ds Max 可编辑多边形建模中，布线决定模型结构合理性与动画适配性，卡线则是控制平滑后轮廓、保留硬边细节的核心手段，二者直接影响模型质量、渲染效率与后续流程适配度。以下从核心原则、实操技巧、常见问题三方面详解，助力高效完成规范建模。

一、布线核心原则：结构优先，动画友好

布线的本质是用最少的面精准表达模型结构，同时适配绑定、细分与烘焙，需遵循四大核心原则：

线随型走，四边为主

布线必须贴合模型结构走向，曲面用环形边包裹，平面用直线简化，做到 “横平竖直”。优先使用四边形（四边面），避免三角面、N-gon（多边面）出现在关节、运动区域，防止动画时变形撕裂。可通过石墨工具 “选择 - 按数值 - 大于 4” 快速排查多边面。

密度分配合理，疏密有度

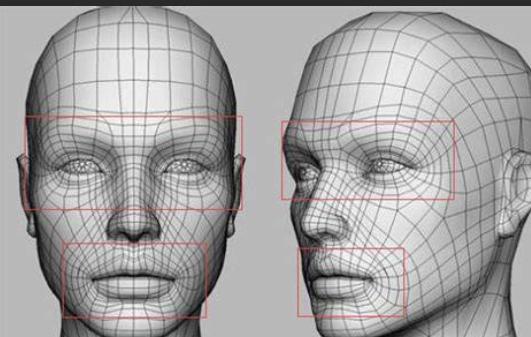

关键区域（如面部五官、关节转折、机械棱角）加密布线，保证细节清晰；平坦区域（如机身平面、物体背部）简化布线，减少冗余面数。例如角色膝盖、肘部至少布 3 根循环边，弯曲时均匀变形，避免褶皱与穿模。

循环布线，适配变形

围绕关节、孔洞、凸起等结构做环形循环布线，让模型在旋转、弯曲时受力均匀。对称模型优先用 “对称修改器” 制作，完成后塌陷，确保左右拓扑一致，便于 UV 复用与动画绑定。

清理冗余，规范拓扑

建模中及时删除不影响结构的废点、废线，用 “目标焊接” 合并重合顶点。避免出现五星点、孤立边，用 Check 修改器排查破面、法线反转等错误，保证拓扑干净。

二、布线实操技巧：高效加线，精准控形

可编辑多边形提供多种加线工具，适配不同布线场景，核心技巧如下：

连接（Connect）：基础加线首选

进入边层级（快捷键 2），选中目标边，按Ctrl+Shift+E或右键选择 “连接”，可快速添加平行循环边。通过调整 “分段数” 控制加线数量，“收缩值” 控制边间距，适合为平面、曲面均匀加线，是卡线前的基础操作。

快速循环（SwiftLoop）：动态环切利器

石墨工具中的 SwiftLoop 可一键生成完整循环边，按住 Shift 拖动可动态调整新边位置，无需手动选择整圈边。适合为圆柱、管道等环形结构快速加线，效率远超手动选择连接。

切割（Cut）：自由布线神器

点击 “切割” 工具，在模型表面任意点击生成线段，可手动绘制不规则布线，适配异形结构、细节雕刻前的拓扑调整。切割后及时整理顶点，避免产生多余三角面。

切片 / 快速切片：批量定向加线

切片平面可沿指定方向批量添加平行边，适合为长方体、机械零件等规则模型均匀布线；快速切片可手动绘制切割线，灵活拆分大面，细化局部结构。

Retopology 工具：自动四边形布线

针对复杂曲面、二维线转模型场景，使用 Max 自带 Retopology 工具，设置合适密度值，可一键生成规整四边形拓扑，大幅减少手动布线工作量。

三、卡线核心技巧：控制平滑，保留棱角

卡线是在结构边两侧添加紧密循环边，防止涡轮平滑后模型轮廓模糊、硬边软化，是高模建模、烘焙法线的关键步骤。

卡线核心逻辑

硬转折处（如机械棱角、盒子边缘）加 2-3 根卡线，距离控制在模型大小的 1%-3%，形成 “紧 - 松” 过渡；软曲面（如角色肌肉、曲面产品）用均匀四边面过渡，无需密集卡线。卡线必须是完整循环边，避免断点，否则平滑后会出现畸形。

主流卡线方法

连接卡线：选中结构边，用 Connect 添加 2 段平行边，间距紧凑，适合大面积规则硬边，操作简单、可控性强。

切角（Chamfer）卡线：选中边右键选择 “切角”，设置少量切角量，生成两条靠近的边，直接形成硬边效果，适合边缘倒角、精细棱角处理。切角时选择 “四边形” 模式，避免产生三角面。

插入（Insert）卡线：面层级下选中目标面，点击 “插入”，在面内生成内缩边，适合为平面、凸起结构卡线，保护面内轮廓。

平滑组卡线：将硬边两侧的面设置不同平滑组数值，涡轮平滑时勾选 “平滑组”，无需加线即可保留硬边，适合复杂结构、减少面数的场景。

卡线实操要点

卡线前先完成基础布线，确保结构准确；卡线后测试涡轮平滑（迭代次数 2-3），检查轮廓是否变形；复杂模型分区域卡线，先卡大结构，再细化小细节，避免全局密集卡线导致面数爆炸。

四、常见问题与解决

平滑后轮廓变形：核心是卡线不完整或间距不合理，需补全循环边，调整卡线距离，硬边处适当加密。

动画时模型拉伸：关节处布线不足或出现三角面，需增加循环边，将三角面转为四边面，优化拓扑走向。

面数过高：平坦区域冗余布线过多，需删除多余边，合并顶点，用 Retopology 工具重新拓扑优化。

烘焙法线模糊：硬边处未卡线或卡线稀疏，需在高低模对应位置添加一致卡线，保证法线传递清晰。

布线与卡线是可编辑多边形建模的基本功，需遵循 “结构优先、动画适配、疏密有度” 的原则，灵活运用连接、快速循环、切角等工具，在保证模型细节的同时控制面数。日常建模中多做拓扑练习，结合涡轮平滑、烘焙测试反复优化，才能打造出规范、高效、适配全流程的 3D 模型。
